SM520 순정오디오에서 파이오니어로 교환(블루투스 되게 하기) 사제오디오 연결

파이오니어 번개장터에서 4만원에 구매하게 되었다. 참고로 이런거 한번도 해본적이 없었다.

자세히보면 파이오니아 1단에, 아래에 항공기와 같이 보조기계1개 더해서 2단으로 만든 것이다. 저정도 크기면 SM520에 꼭 맞게 들어간다. 기존에 중고로 현대자동차에 연결을 하였다보다.

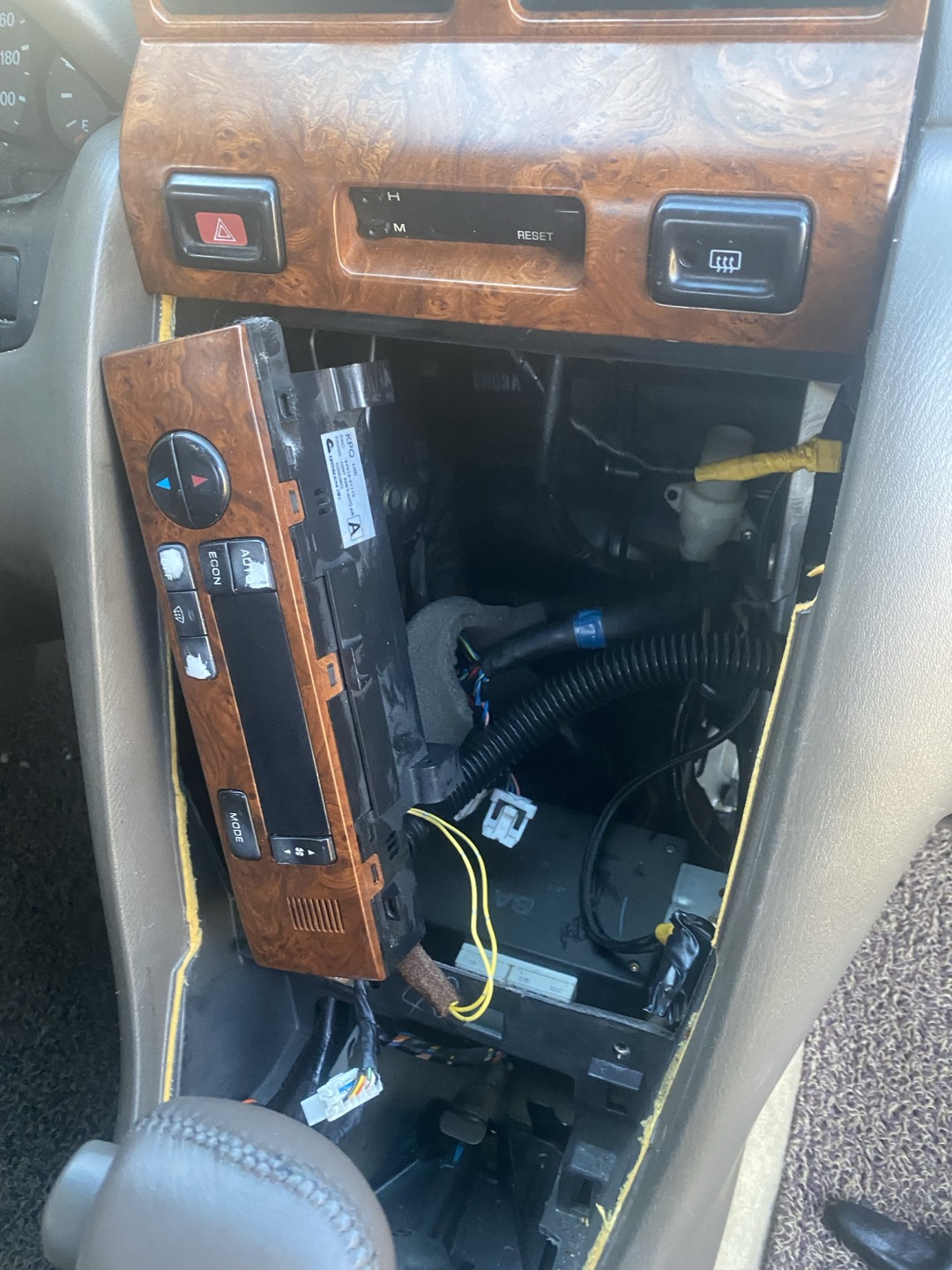

내생각에는 현대의 부분을 삼성잭에 똑같은 역할을 하는 것으로 옮겨보면 될거 같다는 생각을 하게되었다. 그러나 돌다리도 두드려보고 건너라고 하였던가.

오디오 모델명은 CZ302A 라고 써 있다. 구글링을 해보면

https://www.clarion.com/kr/ko/products-personal/past-products/audio/CZ302A/index.html

Clarion Korea | CZ302A

반응형

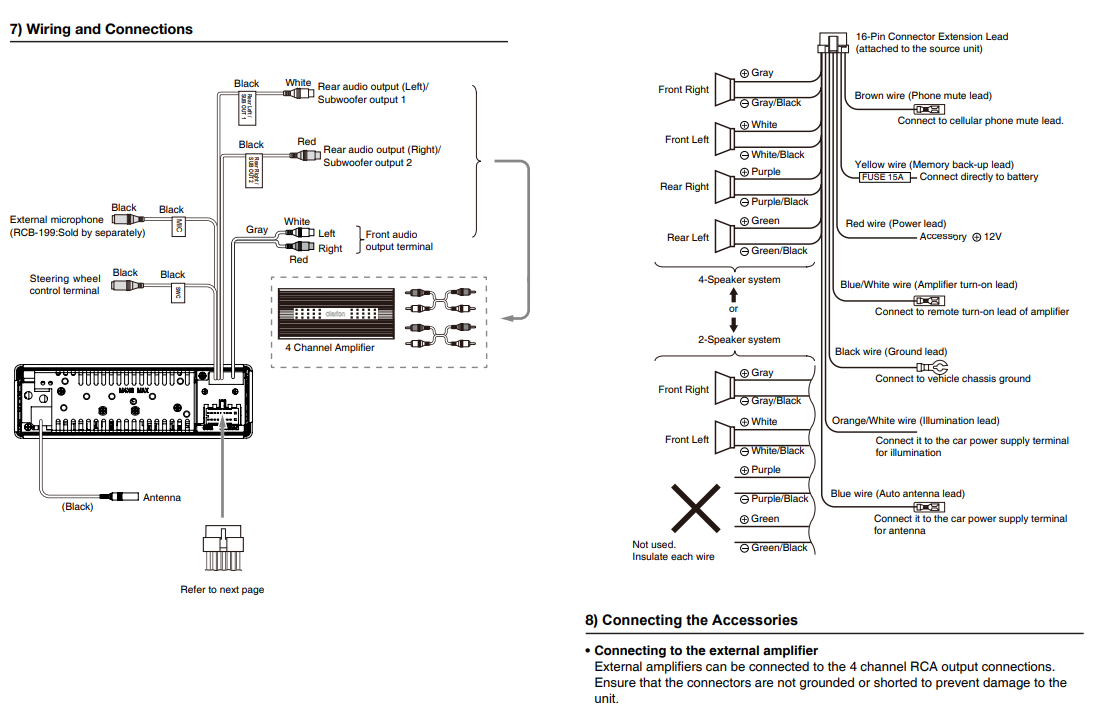

여기서 메뉴얼을 다운 받으면 맨 마지막하단에 각 전선에 색깔이 어떤 것에 연결되는지 나온다.

16핀에서  앞쪽 오른쪽 사운드 장치는 +가 회색, -는 회색과 검은색이 같이 있는 선

= 삼성잭에 3번 쪽에+ , 삼성잭에 11번쪽에 -



                  앞쪽 왼쪽 사운드 장치는 +는 흰색 -는 흰색과 검은색으로 되어있는 선

= 삼성잭에 2번 쪽에+ , 삼성잭에 10번쪽에-



                 뒷쪽 오른쪽 사운드 장치는 +는 보라색 -는 보라색과 검은색으로 되어 있는 선

= 삼성잭에 1번 쪽에+ , 삼성잭에 9번쪽에-

                 뒷쪽 왼쪽 사운드 장치는 +는 녹색 -는 녹색과 검은색으로 되어 있는 선

= 삼성잭에 8번 쪽에+ , 삼성잭에 7번쪽에-

                 안테나선 파란선

                 미등선 오렌지색과 흰색 (이게 문제이다.. 미등선이 한게 있는데 +인지 -인지도 모르겠고 하나의 선만 있다.

               = 미등선은 + 하나만 연결하라고 한다. 구글링이나 검색을 통하여 알았다. -선이 302A에는 없는 듯하다. 이유는 미등을 키면 오디오나 시계등이 조금 자동적으로 어두워진다. 이러한 기능이 없는 듯하다.

                검은선은 접지선이다.







안테나는  아래의 사이트에서 사제데크용으로 구입하여야한다. 난 잘못해서 순정데크용으로 샀다. ㅜㅜ

구매 사이트 참조

https://smartstore.naver.com/audiomate?NaPm=ct%3Dlqwf9cpz%7Cci%3Dcheckout%7Ctr%3Dco%7Ctrx%3Dnull%7Chk%3D7dfc5cff484fb5892890aa484233130d8e2caf31

카오디오메이트 : 네이버쇼핑 스마트스토어

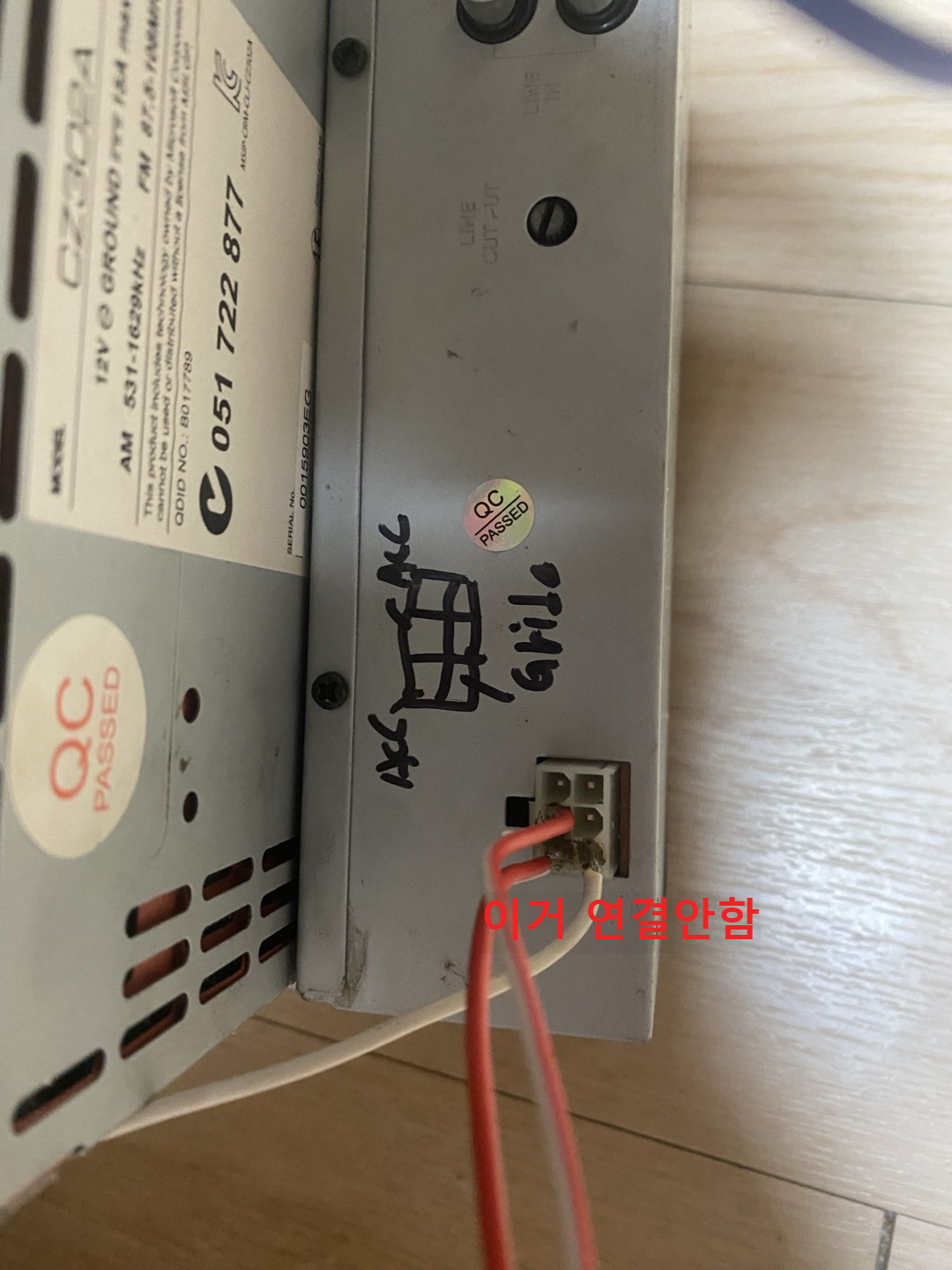

오른쪽 끝에 항공기처럼게이지는 연결안했다  잘몰라서 그냥 선 놓아 두었다.























짜잔 완성~
