IEC 60364-3(건축전기설비) 배전 계통 접지 방식

1.개요

국제 규격이 안전성과 신뢰성을 우리나라에 적용하기 위해 2002년 제정되었다.

2. IEC 60364 적용 범위

1) 건축 전기 설비 분야의 공칭 전압 교류 1000V 또는 직류 1500V 이하의 전압(현, 국내 : 저압, 고압, 특고압으로 구분)

단 전기 철도용, 자동차용, 전기 사업자의 배전계통이나 발전, 송전은 제외

3. 접지방식

직접 접지 방식 : TN-C, TN-S, TN-C-S

직접 다중 접지 방식 : TT

비접지 방식 : IT

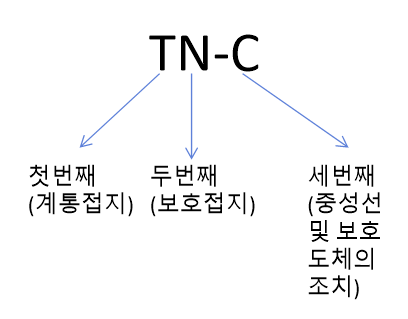

1)코드

문자	관계	기호	내용
첫번째	전력계통과 대지의 관계 (계통접지)	T(접지)	직접 접지
		I(절연)	비접지 또는 임피던스 접지
두번째	노출성부분과 대지의 관계 (보호접지)	(중성선)	노출 도전부를 전력 계통의 중성점(N)에 접속
		T(접지)	노출 도전부(기기외함)을 직접 접지
세번째	중성선 및 보호도체의 조치	C(조합)	중성선과 보호도체가 겸용(PEN)
		S(분리)	중성선(N)과 보호 도체(PE)가 분리

추가 설명

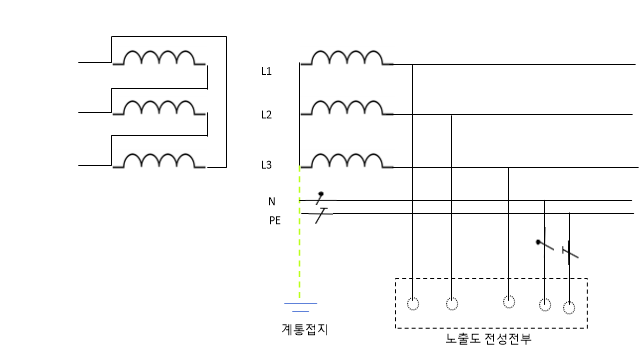

TN 방식(직접 접지 방식)

 전원측(변압기)의 저압측 중성점 또는 1단자를 대지에 직접 접속(계통접지)하고, 수용장소에서 전기 기기의 금속제 외함 접지를 전원측의 접지선에 접속한 방식을 말한다.

특징 : 지락시에 대 전류가 흘러 지락 보호를 과전류 차단기로 할 수 있다.

           금속제 외함을 중성선에 직접 접속함으로서 접지시에 인체의 접촉 전압을 작게 할 수 있다.

(1.1) TN-C 방식

PEN(중성선과 보호 도체 겸용선)

- TN-C 방식의 장점: 수용가에서는 접지저항을 고려할 필요가 없으며 지락 보호용으로 과전류 차단기를 사용할 수 있어 누전 차단기의 오동작으로 인한 문제점이 없다.

TN-S 방식

중성선과 보호도체를 별도로 구성한 접지 시스템으로 전기기기의 모든 노출 도전부(외함)는 별도의 접지선에 연결하되 전원측의 접지를공유한다.

TN-C-S

일부에서는 TN-C 방식이고 일부에셔는 TN-S 방식을 사용하는 방식임.

TT방식(직접 다중 접지 방식)

변압기의 중성점 또는 1단자를 대지에 직접 접속(계통접지)하고, 수용가의 전기 기기의 금속제 외함을 대지에 직접 접지(보호접지)하는 방식으로 일본, 북미,프랑스에서 사용

문제점

지락사고시 프레임의 대지 전위 상승-> 대책 지락은 과전류 차단기 또는 누전 차단기(권장)로 보호하고 대지전위 상승을 제한

IT 방식(비 접지 방식)

전원 공급측은 비 접지 또는 높은 임피던스로 접지하고, 설비의 노출 도전부는 독립적인 접지 전극에 기기를 접지하기 곤란

대규모 전력계통에 채택이 곤란하여 타 방식이 많이 사용됨.
